Гибка листового металла: технологии, оборудование и практические советы
Согнуть металлический лист ровно, без трещин и с нужным углом — задача, которая с первого раза получается не у всех. Я сам убил пару заготовок, пока не разобрался, почему металл трескается на сгибе и почему угол «уходит» после снятия с оснастки. В этой статье — всё, что реально нужно знать о гибке листового металла: от физики процесса до конкретных приёмов на станке и вручную.
Что происходит с металлом при гибке
Гибка — это пластическая деформация. Внешняя сторона сгиба растягивается, внутренняя — сжимается. Между ними проходит нейтральная линия, которая теоретически не меняет длину. Именно по ней рассчитывают развёртку — исходный размер заготовки до гибки. Заказать гибку листового металла в Санкт-Петербурге можно на предприятиях, оснащённых гидравлическими прессами и станками с ЧПУ — такое оборудование обеспечивает точность до ±0,5° и работу с листом толщиной от 0,8 до 12 мм.
Если растяжение превышает предел пластичности материала, на внешней стороне появляются трещины. Это случается при слишком малом радиусе сгиба или при работе с хрупкими сплавами. Поэтому для каждого металла существует минимально допустимый радиус — нарушать его нельзя.
После снятия усилия деталь немного «пружинит» назад — это упругий возврат. Угол заготовки на оснастке делают чуть больше нужного, чтобы после пружинения получить точный размер.
Виды гибки листового металла
Свободная гибка (воздушная)
Лист лежит на двух опорах, пуансон давит сверху. Деталь не касается матрицы по всей поверхности — отсюда название. Самый распространённый метод в промышленности и мелкосерийном производстве.
Плюсы: одна оснастка — много углов, небольшое усилие, универсальность. Минусы: пружинение больше, чем при других методах, точность угла ниже.
Гибка с калибровкой (чеканка)
Пуансон дожимает заготовку до матрицы. Металл пластически деформируется по всей поверхности — пружинение минимально. Точность высокая, но усилие в 5–8 раз больше, чем при свободной гибке.
Применяют там, где нужна точность ±0,5° и нет допуска на отклонение.
Гибка в штампах (объёмная)
За один ход пресса получают сложную форму: П-образные профили, кронштейны, корпусные детали. Штамп изготавливают под конкретную деталь — метод оправдан при крупных партиях.
Ротационная гибка (гибка роликами)
Три ролика деформируют лист постепенно при прокатке. Так получают цилиндрические и конические поверхности — обечайки, трубы, дуги. Минимальный радиус ограничен диаметром роликов.
Ручная гибка
Листогиб, тиски с оправкой, молоток — для небольших деталей и единичных изделий. Точность зависит от опыта и оснастки.
Оборудование для гибки: что выбрать

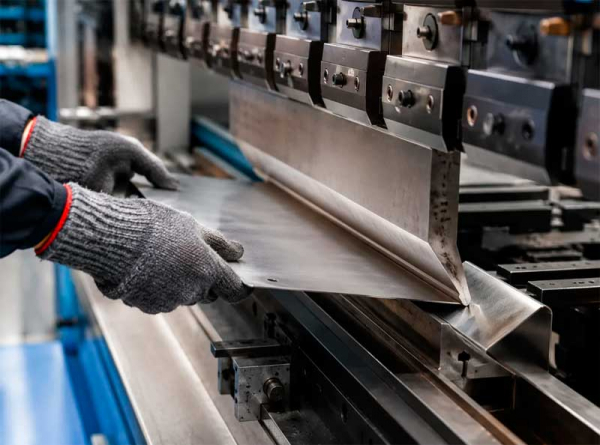

Листогибочный пресс (пресс-брейк)
Основной промышленный инструмент. Бывает механическим, гидравлическим и электрогидравлическим. Современные станки с ЧПУ отрабатывают программу автоматически — оператор только загружает заготовку.
Рабочая длина — от 1,0 до 6,0 м, усилие — от 40 до 1000 тонн. Для гаражного производства достаточно станка 40–80 тонн с длиной гибки 1,6–2,5 м.
Ручной листогиб
Для стали до 1,5–2 мм и алюминия до 3 мм. Простая конструкция: рабочая балка прижимает лист, поворотная балка сгибает. Стоимость — от 15 000 до 80 000 ₽ в зависимости от длины и исполнения.
Что умеет ручной листогиб:
- Гибка на заданный угол (до 135°)
- Отбортовка и подсечка
- Гибка коробов и лотков
Чего не умеет:
- Толстый металл (от 2 мм уже тяжело)
- Многоугловые детали с узкими полками
- Гибка в центре широкого листа
Трёхвалковый листогибочный станок
Для получения цилиндрических форм. Три вала расположены треугольником: два нижних — опорные, верхний — прижимной. Опуская верхний вал, регулируют радиус изгиба.
На профессиональном оборудовании можно гнуть лист толщиной до 20–25 мм. Ручные модели — сталь 0,8–2,5 мм.
Оснастка для гибки (пуансоны и матрицы)
Для листогибочного пресса выпускают сотни типов оснастки. Угол пуансона — 30°, 60°, 88°, 90°. Матрицы отличаются шириной ручья и углом.
Базовое правило выбора ширины матрицы: ширина ручья = 8–10 толщин листа. Для листа 2 мм — матрица 16–20 мм. Слишком узкий ручей — трещины, слишком широкий — большой радиус и «плавный» сгиб вместо чёткого.
Расчёт развёртки: как не ошибиться с размером заготовки
Развёртка — это плоский размер детали до гибки. Ошибка в расчёте = брак готового изделия.
Формула для простого угла 90°
L = A + B – 2 × (R + T) × tg(α/2)
Где:
- A, B — длины полок
- R — внутренний радиус сгиба
- T — толщина материала
- α — угол гибки
Для практики удобнее таблица поправок — коэффициент сгиба K, который зависит от отношения R/T:
| 0,1 | 0,23 |
| 0,25 | 0,29 |
| 0,5 | 0,33 |
| 1,0 | 0,38 |
| 2,0 | 0,42 |
| 4,0 | 0,45 |
Большинство современных CAD-систем (SolidWorks, Kompas-3D) считают развёртку автоматически — нужно лишь задать правильный коэффициент K для своего материала и оснастки.
Материалы: особенности гибки разных металлов
Сталь (горячекатаная, холоднокатаная, оцинкованная)
Холоднокатаная сталь (ГОСТ 19904) гнётся лучше горячекатаной — меньше окалина, стабильнее толщина. Оцинкованный лист требует аккуратности: цинковое покрытие трескается при малом радиусе. Минимальный радиус для оцинковки — не менее 2T (двух толщин листа).
Нержавеющая сталь
Пружинит сильнее обычной — закладывайте на 15–20% больший угол на оснастке. Нагартованные марки (AISI 301, 302) гнуть труднее, чем отожжённые (AISI 304, 316). Оснастку используйте только чистую: загрязнение углеродистой сталью вызывает ржавчину на поверхности нержавейки.
Алюминий и его сплавы
Мягкие марки (АМц, АМг2) гнутся легко, минимальный радиус — 1T. Конструкционные сплавы (Д16, АМг6) — намного хуже, склонны к трещинам. Гибку дюралюминия часто проводят в нагретом состоянии (150–200°С) или сразу после закалки, пока материал ещё мягкий.
Важно: алюминий гнут поперёк направления прокатки или под углом 45° — вдоль прокатки риск трещин выше.
Медь и латунь
Гнутся хорошо, но наклёпываются — после нескольких перегибов становятся твёрдыми и хрупкими. Решение — промежуточный отжиг: нагрев до 600–700°С и охлаждение в воде.
Типичные дефекты и как их избежать
Трещины на внешней стороне сгиба Причина: радиус слишком мал для этого материала, или металл имеет направленную анизотропию. Решение: увеличить радиус, развернуть заготовку, проверить направление проката.
Неровный угол по длине детали Причина: непараллельность инструмента, износ оснастки, неравномерная толщина листа. Проверьте зазор между пуансоном и матрицей по всей длине.
Волны и коробление на широких деталях Причина: сжимающие напряжения в зоне сгиба перераспределяются на плоскую часть. Помогает калибровка или рихтовка после гибки.
Отклонение размера полки Причина: ошибка в развёртке или непостоянное пружинение. Сделайте пробный гиб на обрезке того же материала, измерьте реальный угол, скорректируйте программу.
Смятие поверхности (следы от оснастки) Причина: жёсткий пуансон давит на нежёсткий материал. Подложите полоску полиуретана или картона между пуансоном и заготовкой. Для алюминия и нержавейки — обязательно.
Гибка листового металла в домашних условиях
Для единичных деталей профессиональный станок не нужен. Вот что реально работает в гараже или мастерской:
Тиски + стальной уголок-оправка. Зажимаете лист вместе с уголком, гнёте руками или резиновым молотком. Точность невысокая, но для фартуков, уголков и простых кронштейнов достаточно.
Самодельный листогиб из профильной трубы. Две трубы 60×60 или 80×80, сварка, петли — и бюджетный листогиб готов. В интернете много чертежей, конструкция проверена тысячами мастеров. Сталь 1–1,5 мм гнёт уверенно.
Труба как оправка для радиусной гибки. Нужна плавная дуга? Прокатите лист через трубу подходящего диаметра, постепенно уменьшая радиус.
Болгарка + надрез — для острых углов на толстом металле. Делают неглубокий надрез по линии сгиба, потом гнут. Метод снижает прочность в зоне сгиба — только для ненагруженных элементов.
Сравнение методов гибки
| Ручной листогиб | До 2 мм | ±1–2° | Листогиб ручной | Единичные детали, стройка |
| Пресс-брейк (свободная) | 0,5–12 мм | ±0,5–1° | Гидравлический пресс | Серийное производство |
| Пресс-брейк (калибровка) | 0,5–6 мм | ±0,3–0,5° | Пресс высокого усилия | Точные детали |
| Трёхвалковый станок | 1–20 мм | Радиус ±5% | Вальцы | Обечайки, трубы |
| Штамповка | 0,5–4 мм | ±0,2–0,5° | Штамп + пресс | Крупные серии |
| Ручная гибка | До 1,5 мм | ±3–5° | Тиски, молоток | Единичный ремонт |
FAQ
Какая минимальная толщина листа поддаётся гибке? Технически — от 0,3–0,5 мм, это кровельная жесть и тонкий алюминий. Работать с таким материалом сложно: он легко мнётся и деформируется от малейшего усилия. На практике основной диапазон для листогибочного оборудования — 0,8–8 мм.
Можно ли гнуть профнастил и металлочерепицу? Профнастил гнут только вдоль волны, поперёк — нет. Угол не более 90°, иначе профиль ломается. Металлочерепицу на объекте не гнут вообще — используют доборные элементы заводского изготовления.
Почему деталь после гибки не держит угол? Это упругий возврат (пружинение). Он зависит от марки стали, толщины и радиуса. Решение — перегнуть на 2–5° больше нужного. На станке с ЧПУ это вносится в программу автоматически после пробного замера.
Нужно ли смазывать оснастку при гибке? Для холоднокатаной стали — не обязательно. Для нержавейки, алюминия и при гибке с малым радиусом — да, смазка снижает усилие и предотвращает задиры на поверхности заготовки. Используют смазку на масляной основе или специальные пасты для листовой штамповки.
Как рассчитать усилие гибки? Упрощённая формула для свободной гибки:
P = (1,42 × σB × T² × L) / W
Где σB — предел прочности (МПа), T — толщина (мм), L — длина гибки (мм), W — ширина матрицы (мм). Для практики удобнее таблицы в паспорте станка или онлайн-калькуляторы производителей оснастки.
Можно ли гнуть закалённую сталь? Закалённая высокоуглеродистая сталь гибке не поддаётся — трескается. Её предварительно отжигают, гнут, потом при необходимости закаляют снова. Конструкционные стали (Ст3, Ст10, 09Г2С) в исходном состоянии гнутся нормально.
Заключение
Гибка листового металла — не интуитивный процесс, а точная технология с конкретными параметрами: радиус, угол, ширина матрицы, развёртка. Понимание физики процесса — что происходит с металлом в зоне деформации — сразу снижает процент брака.
Для домашнего мастера: начните с ручного листогиба и стали 1–1,5 мм, не игнорируйте расчёт развёртки и делайте пробный гиб на обрезке. Для производственной задачи: правильно подберите оснастку по толщине материала, учтите пружинение и не экономьте на пробных деталях при запуске новой номенклатуры.
Если есть конкретная задача по гибке — описывайте в комментариях: материал, толщину, радиус, угол. Разберём.
